Армирование бетонного пола в гараже

Основные причины армирования бетонных полов в гаражах

Как сделать армирование пола? При разработке схемы принимают во внимание следующие факторы:

Прочность бетона на растяжение и его несущая способность. Армирование позволяет полу выдерживать высокие нагрузки от автомобиля, а также от стеллажей и верстаков, устанавливаемых в гаражах.

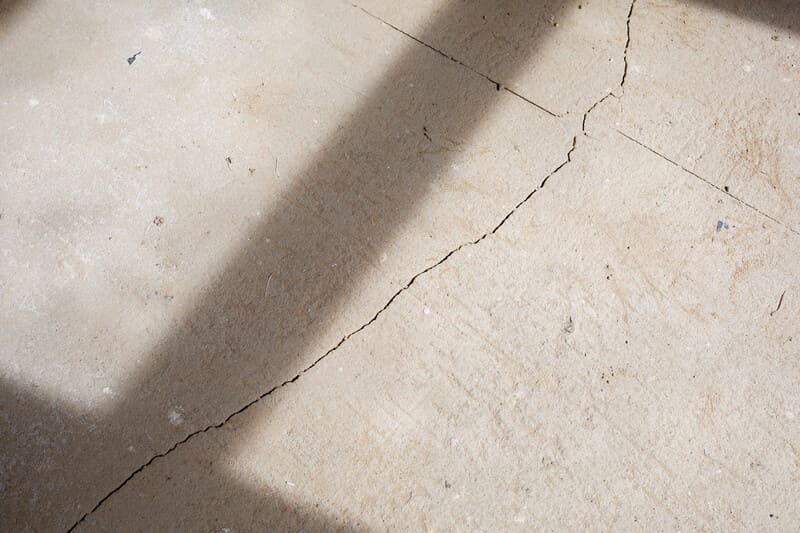

Мониторинг трещинообразования. По мере затвердевания бетон сжимается, чему практически всегда сопутствует его растрескивание (см рис.2). Армирование пола в гараже с помощью стальных/полимерных волокон или прутков сводит к минимуму ширину трещин и позволяет отслеживать места их возникновения.

Повышенная долговечность эксплуатации пола. Поглощая нагрузки и предотвращая повреждения, армирование снижает потребность в ремонте, и продлевает тем самым срок службы пола, даже в суровых условиях (колебания температур, сильная вибрация и т.п.).

Уменьшение материальных и трудовых затрат. Железобетон может быть тоньше, чем неармированный, но при этом выдерживать более высокие нагрузки, что позволяет сэкономить на стоимости строительства и обслуживания гаража (см. рис.3).

Равномерность распределения нагрузки. Предотвращает неравномерную осадку плит перекрытия.

Армирование бетонных полов в гаражах обычно выполняется с использованием традиционной стальной сетки или арматурных стержней, но в современных строительных решениях часто применяют сталефибробетон и неметаллические материалы. Это позволяет обеспечить постоянную трехмерную прочность по всей поверхности гаражного пола.

Технология армирования

Выбор оптимальной схемы армирования бетонного пола в гараже

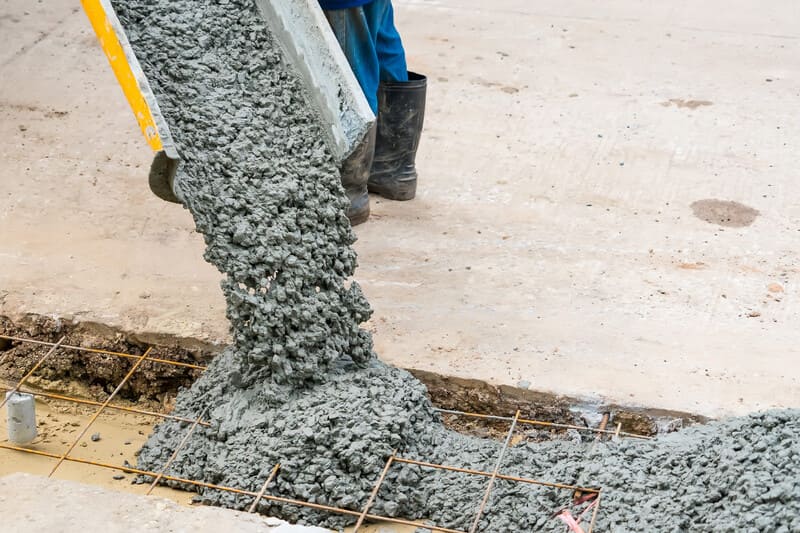

Как сделать армирование пола? Оптимальная схема усиления плоского бетонного пола гаража обычно предусматривает применение плит толщиной 100…125 мм, изготовленных из бетона М250 или М300. В процессе заливки плиты армируются с применением стальных сеток, композитных волокон или комбинированных материалов (например, сталефибробетона по ГОСТ Р 59535-2021). Правильный выбор технологии армирования основания включает проверку бетонной матрицы по несущей способности и контроль за режимом отверждения бетона (см. рис. 4).

Обычно принимают одну из следующих трех схем оптимального армирования бетонного пола гаража:

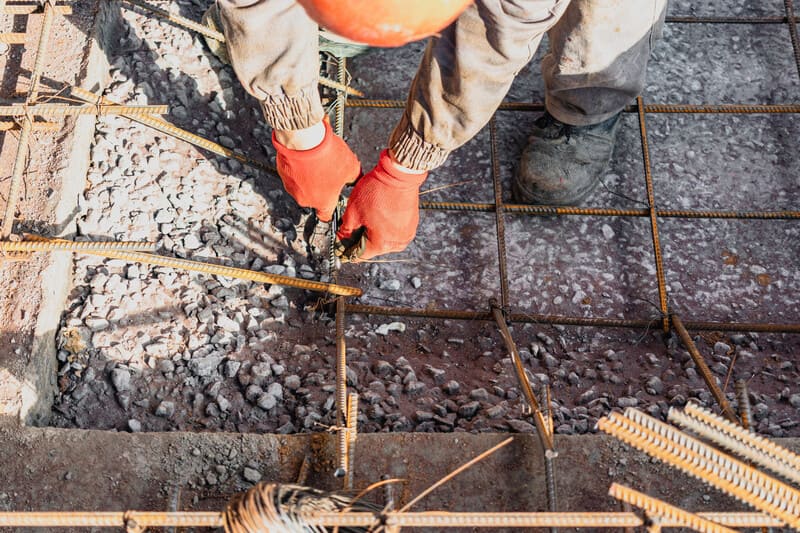

1. Лучшее универсальное решение (структура + контроль трещин). Для максимальной прочности от тяжелых транспортных средств или эксплуатации в сложных условиях используют арматурные стержни диаметром 10…12 мм. Их устанавливают на расстоянии 250…300 мм друг от друга, начиная от центра прямоугольного (в плане) гаражного пола (см. рис.5).

2. Наиболее эффективное (затраты + время) решение, когда в смесь добавляют сталефибробетон. Этим обеспечивается трехмерный контроль трещин. Такая схема армирования пола в гараже под бетон часто заменяет необходимость в ручной установке сетки или арматуры, повышая прочность на 10…15% по сравнению с обычным бетоном.

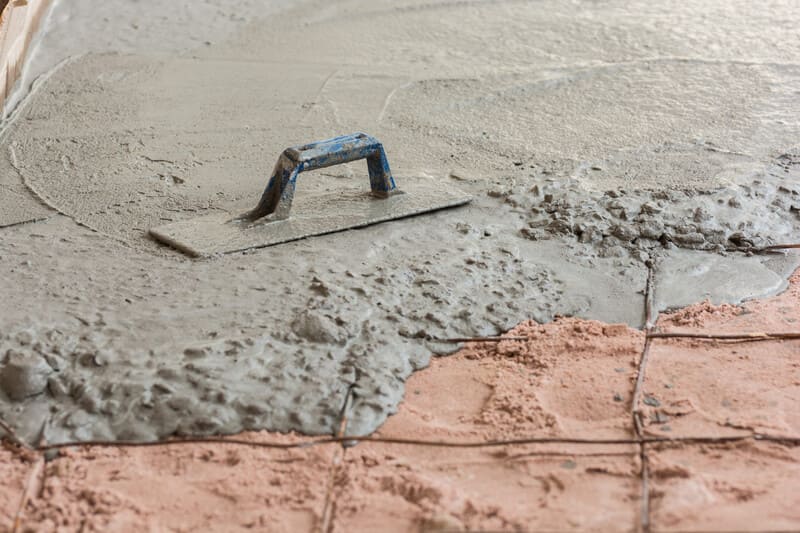

3. Для гаражей, в которых содержатся легкие транспортные средства, рекомендуется схема армирования стяжки пола в гараже стальной или композитной сеткой, которая при заливке бетона укладывается поверх слоя половинной толщины плиты (см. рис. 6).

Для того, чтобы при соблюдении технологии армирования обеспечить надежное структурное соединение, следует убедиться, что плита гаражного перекрытия привязана к фундаментным стенам. Даже при наличии армирования необходимо создавать контрольные швы, располагаемые на половине глубины плиты. Такие швы предотвращают усадочное растрескивание.

Армирование стальной сеткой

Железобетонные плоские полы гаражей включают горизонтально уложенные сетчатые стальные конструкции, вокруг которых заливается бетон. Армирование стяжки пола в гараже стальной сеткой является важным элементом проектирования и сооружения сооружений.

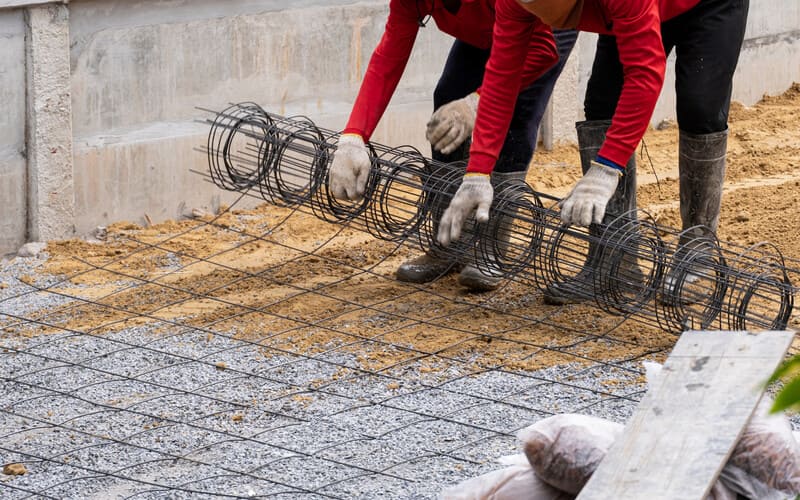

Арматурная стальная проволока диаметром 6…12 мм разрезается по размеру и сваривается в виде сетки 100х100, 150х150 или 250х250 мм, образуя сетчатые листы. Таких сеток может быть несколько; в этом случае листы располагаются на опорную конструкцию строго горизонтально (см. рис.7). Поверх армирующей стальной сетки закачивают бетон и дают ему хорошо высохнуть, чтобы сетка надежно зафиксировалась в бетонной плите гаражного пола.

Размеры используемых стальных арматурных сеток зависят от характеристик и возможностей пола, а также толщины бетонной плиты. Толщина сетчатого листа также учитывает любое дополнительное армирование стяжки пола в гараже стальными стержнями, что необходимо для выдерживания сосредоточенных нагрузок на конструкцию плиты гаражного пола.

Сетчатые листы чаще всего опираются на бетонные распорки, которые обеспечивают удержание сетки на месте во время заливки бетонной плиты. При армировании пола под бетон в гараже стальную сетку следует располагать так, чтобы она находилась на расстоянии от 15 до 40 мм от верха готовой бетонной плиты пола.

Армирование фибробетоном

Фибробетон является современной альтернативой армированию стальной сеткой при строительстве бетонных полов. Стальные волокна добавляются в бетонную смесь перед ее закачкой на основание и заливкой пола. Сталефибробетон (см. рис.8) можно использовать также для возведения бетонных опор, которые работают при тяжелых условиях эксплуатации.

Использование стальной фибры в качестве основного компонента армирования бетонного пола имеет множество преимуществ:

• Устраняется необходимость в подготовке и размещении арматурной сетки;
• Сокращается рабочее время на выполнение комплекса укрепляющих процедур (в некоторых проектах до двух дней на заливку бетона); кроме того, сталефибробетон легче устанавливать, чем сварную сетку;
• Процесс удобнее использовать при заливке пола на объектах с ограниченным пространством;
• Характеристики бетона улучшаются за счет легкого контроля усадки и уменьшения риска растрескивания;
• Обеспечивается стабильно постоянный уровень качества армирования по всей конструкции бетонного пола.
• Повышается коррозионная стойкость (особенно для полов в неотапливаемых гаражах).

Сталефибробетон позволяет также повысить огнестойкость бетонного пола, поскольку материалы, входящие в его состав, одинаково реагируют на изменение температуры, тем самым снижая внутренние напряжения.

Волокна обычно обеспечивают равномерное распределение арматуры по всей бетонной плите, что повышает ее прочность на изгиб и устойчивость к растрескиванию, а также придает поверхности бетона более высокую ударопрочность.

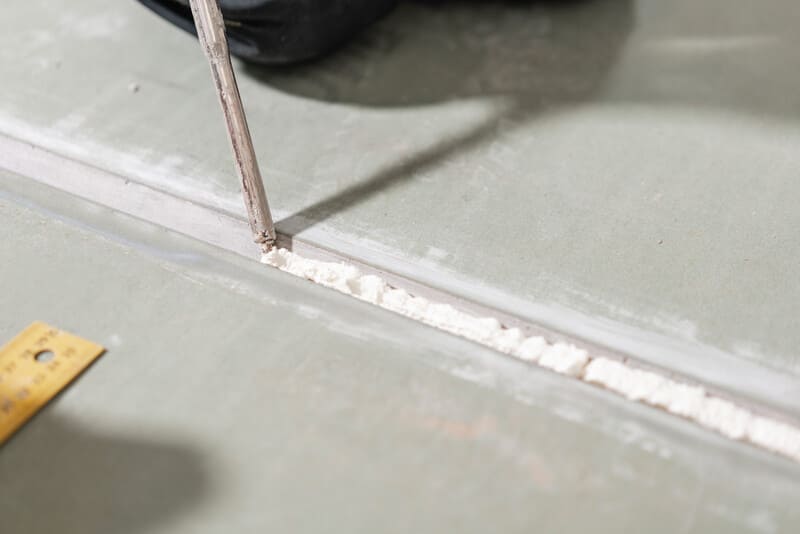

Особенностью технологии является обязательное применение контрольных швов (см. рис. 9), предупреждающих о появлении трещин в бетонных плитах. Вместе с тем, если трещина возникнет там, где ее не ожидали, армирование сеткой справится лучше, чем армирование фиброволокном, сдерживая трещину и предотвращая ее дальнейшее раскрытие.

Армирование пластиковой/композитной сеткой

Хотя стальная арматура по-прежнему широко используется в строительных работах, развитие армирования волокнами в последние годы привело к отходу от традиционной стальной сетки для борьбы с трещинами в плитах полов. Обычно принимают стеклопластиковые сетки, содержащие полипропилен или полиэстер.

Следует отметить, что композитные сетки не являются заменой стали в конструкционном бетоне, но помогают снизить вероятность появления небольших трещин внутри плиты, вызванных пластической усадкой и осадкой в процессе отверждения.

Неметаллические армирующие волокна обычно представляют собой полипропиленовые или полиэфирные нити или стержни. Для разных применений они имеют разную длину (см. рис. 10). Их разрезают и добавляют в смесь, пока она еще находится в емкости, из расчета около 600…1000 г на м³ бетона.

Очень важно, чтобы волокна были правильно и тщательно распределены по всей смеси и не допускали комкования, при котором могут остаться неармированные участки бетона. Поэтому их покрывают специальными смачивающими реагентами. Ряд производителей стеклопластиковых сеток могут контролировать все эти параметры и обеспечивать доставку на объект правильно спроектированной и тщательно смешанной бетонной смеси.

Наряду с улучшенным контролем трещин наличие стеклопластиковых и композитных сеток в бетонной смеси:

• Повышает ударопрочность и твердость;
• Снижает вероятность расслоения заполнителей;
• Уменьшает проницаемость после отверждения;
• Обеспечивает более высокую морозостойкость готовой плиты.

Кроме того, композитные волокна помогают уменьшить сегрегацию мелких частиц и цемента сразу после укладки (см. рис. 11), тем самым обеспечивая более качественный бетон. Они поглощают также основную часть растягивающих усилий, вызванных естественной усадкой смеси, когда она меняет свое состояние от свеженанесенной вязкой жидкости до полностью затвердевшего твердого вещества.

В процессе эксплуатации композитных/стеклопластиковых сеток усилие, необходимое для отделения (растяжения и/или разрыва волокон внутри матрицы за счет растягивающих усилий) эффективно снижает вероятность поверхностного растрескивания и присущую бетону хрупкость.

Во многих случаях относительно низкая стоимость стеклокомпозитных волокон более чем оправдана преимуществами, получаемыми от их использования в гаражных армируемых полах. В большинстве товарных бетонных смесей, поставляемых для выполнения бетонных работ, наличие волокон позволяет добиться высококачественной отделки конечного покрытия.

Сравнение возможностей стальной и неметаллической арматуры

Общие соображения

Для пола гаража стальная арматура обеспечивает превосходную конструкционную прочность, пластичность и пригодность для традиционных применений в тяжелых условиях. И наоборот, арматура из композита и стекловолокна идеальна с точки зрения долговечности, поскольку она в четыре раза легче, примерно в 2…3 раза прочнее на растяжение и полностью устойчива к коррозии от солей и влаги.

Хотя сталь, на начальном этапе работ как правило, дешевле, стеклопластик предлагает более низкие долгосрочные затраты на техническое обслуживание.

Сравнительная таблица свойств металлической и неметаллической арматуры:

Выводы

В гаражах антиобледенительные соли от автомобилей могут разъедать стальную арматуру, вызывая трещины и растрескивание бетона (откалывание бетонной поверхности). Композитная арматура полностью предотвращает это, увеличивая долговечность пола во влажном климате.

Композитная арматура имеет более высокую прочность на разрыв, чем сталь. Это означает, что стеклокомпозиты часто можно использовать с меньшим диаметром стержня для достижения того же результата.

Композитную арматуру нельзя сгибать на месте, ее необходимо заказывать предварительно согнутой на предприятии-изготовителе.

Композит/стеклопластик стоит предусматривать для армирования полов в гаражах, которые построены в зонах с повышенной влажностью. Это предотвратит появление трещин, связанных с ржавчиной. Сталь лучше подойдет для стандартной бюджетной конструкции гаража, где высокая несущая способность является основной задачей, а долговечность не считается критическим фактором.
